天康箱型交流金属封闭高压柜(固定式)
安徽天康箱型交流金属封闭高压柜(固定式)选型号报价格及产品详细内容由箱型交流金属封闭高压柜(固定式)厂家安徽天康集团股份整理,箱型交流金属封闭高压柜(固定式)属于天康开关柜分类产品,如果您还有其他关于箱型交流金属封闭高压柜(固定式)型号选择报价格等问题,欢迎垂询我司箱型交流金属封闭高压柜(固定式)生产厂家。
XGN2 高压开关柜材料
冷轧钢板或角钢(用于焊接柜);
敷铝锌钢板或镀锌钢板(用于组装柜).
不锈钢板(不导磁性).
铝板((不导磁性).
2.柜体的功能单元:
主母线室(一般主母线布置按“品”字形或“1”字形两种结构
断路器室
电缆室
继电器和仪表室
柜顶小母线室

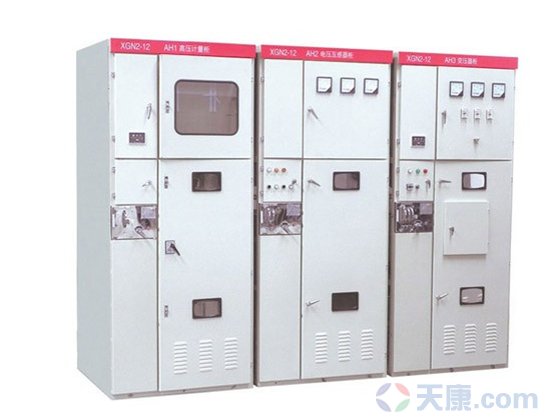

箱型交流金属封闭高压柜为金属封闭箱式结构,柜体框架由角钢焊接而成,柜体分为断路器室、母线室、电缆室、继电器室等,各室之间用钢板隔开
断路器室位于柜体的前下部。断路器的旋转通过拉杆连接到操作机构。断路器的上部连接端子连接到上部隔离开关。断路器的下连接端子连接到电流互感器。电流互感器连接到下隔离开关的母线上。断路器还设有压力释放通道。如果发生内部电弧,气体可以通过排气通道释放压力。
公共汽车房位于柜体的后部上部。为了降低柜体的高度,母线呈圆柱形,由弯曲强度为12kn的合格绝缘体支撑。总线与上隔离开关的母线连接,可隔离在相邻的两个柜式母线室之间。
电缆室位于机柜下部的后面。电缆室的支撑绝缘子可配备电压监控装置。电缆固定在支架上。当主连接线是连接方案时,这个房间就是接线间。 继电器室位于柜体上部的前面。室内安装板可配备各种继电器等。室内有端子台,门可以配有指示仪表和信号元件等辅助部件,顶部也可以配有辅助小客车。
断路器的操作机构位于下方的左侧位置,隔离开关的操作和联锁机构位于上方。 开关柜是双面维护,前维护继电器室二次元件,维护操作机构,机械联锁和传动部件,维护断路器 主母线和电缆终端在后面修理。照明灯安装在断路器室内。 前门下方设有平行于柜宽方向的接地铜母线,其截面为4×40毫米
机械联锁:为了防止有载隔离开关、空载隔离开关、空载隔离开关、空载隔离开关、有载接地开关和带接地刀的开关,开关柜采用相应的机械联锁。机械联锁的工作原理如下:
停电操作(运行维护)
箱型交流金属封闭高压柜处于工作位置,即上下隔离开关。断路器处于接通状态,前后门锁良好,并且在电线上。此时,小手柄处于工作位置 打开断路器后,将小手柄拉至“断开和阻塞”位置。此时,断路器无法闭合。将操作手柄插入下隔离操作孔,从顶部向下拉动,向下拉动到下隔离开口,向下拉动到上隔离操作孔,向下拉动到上隔离开口位置,取下操作手柄,插入接地开关操作孔,从底部向上推动,使接地开关处于闭合位置。此时,小手柄可以置于“大修”位置。 前门可以先打开,门后的钥匙可以拿出来打开后门,停电操作完成后,维修人员可以进入、维修和检修断路器室和电缆室。
动力传动操作(大修-操作)
如果大修后需要动力传动,操作程序如下:关闭后门,取出钥匙,关闭前门,将小把手从“大修”位置拉至“断开和锁定”位置,然后前门被锁定,断路器不能闭合。将操作手柄插入接地开关的操作孔,自上而下拉,使接地开关处于断开位置,取下操作手柄,将其插入上隔离操作孔。从下往上推,使上隔离处于闭合位置,取下操作手柄,将其插入下隔离的操作孔中,从下往上推,使下隔离处于闭合位置,取出操作手柄,将小手柄拉到工作位置,即可闭合断路器。
