天康耐震压力表,YN-150不锈钢耐震压力表

天康耐震压力表,YN-150不锈钢耐震压力表由民营500强企业安徽天康为您提供较全的产品资料，更有有关天康耐震压力表,YN-150不锈钢耐震压力表厂家、报价选型号等服务可以随时联系我们。
——安徽天康(集团)股份有限公司。

订购热线：15222906608

天康不锈钢耐震压力表YN-150，安徽天康YN-150压力表是在普通压力表的基础上添加了阻尼液以达到耐震的效果，从而极大地提升了压力表的稳定性。防震压力表具有良好的防震性能。它特别适用于在强烈的机械振动和强烈的介质压力脉动的情况下测量，没有爆炸危险，没有结晶，没有凝固，并且对铜和铜合金没有腐蚀的液体，气体或液体。蒸汽的压力。指示灯稳定，读数清晰。安徽天康YN-150不锈钢耐震压力表广泛用于重型机械，矿山，石油，化工，冶金，电力等部门。

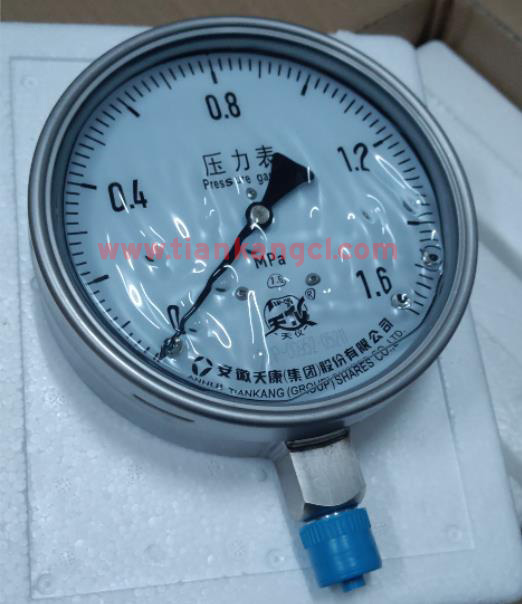

天康不锈钢耐震压力表YN-150

天康YN-150不锈钢耐震压力表技术参数

型号	YN-50	YN-60	YN-100	YN-150
公称直径	Φ50	Φ60	Φ100	Φ150
接头螺纹	M10×1	M14×1.5	M20×1.5
精度等级	2.5		1.6
测量范围（MPa）	真空：-0.1～0 压力真空：-0.1～0.06 -0.1～0.15 -0.1～0.3 -0.1～0.5 -0.1～0.9 -0.1～1.5 -0.1～2.4 压力：0～0.1 0～0.16 0～0.25 0～0.4 0～0.6 0～1 0～1.6 0～2.5 0～4 0～6 0～10 0～16 0～25 0～40 0～60
	公称直径φ60、φ100有0～100MPa；φ150有0～100MPa、0～160MPa
使用环境条件	温度：-5℃～55℃；-25℃～55℃
安装型式	径向无边；径向后边(T)；轴向前边(ZQ)；轴向无边(Z)
抗振等级	V·H·4

天康耐震压力表产品外形尺寸

型号	外形尺寸（mm）
型号	A	B	C	D	d0	d1	d2	M
YN-50								M10×1
YN-50Z								M10×1
YN-60	57	32.5	14	Φ60			Φ5	M14×1.5
YN-60T	57	32.5	14	Φ60	Φ5	Φ75	Φ5	M14×1.5
YN-60Z	57	32.5		Φ60			Φ5	M14×1.5
YN-60ZQ	45	32.5		Φ60	Φ5	Φ75	Φ5	M14×1.5
YN-100	89	44	17	Φ100			Φ6	M20×1.5
YN-100T	89	44	17	Φ100	Φ6	Φ118	Φ6	M20×1.5
YN-100Z	83	44	34	Φ100			Φ6	M20×1.5
YN-100ZQ	68	44	34	Φ100	Φ6	Φ118	Φ6	M20×1.5
YN-150	113	53	22	Φ150			Φ6	M20×1.5
YN-150T	113	53	22	Φ150	Φ6	Φ165	Φ6	M20×1.5
YN-150Z	90	53	55	Φ150			Φ6	M20×1.5
YN-150ZQ	69	53	55	Φ150	Φ6	Φ165	Φ6	M20×1.5

天康不锈钢耐震压力表YN-150结构原理

耐震压力表由压力引导系统（包括接头，弹簧管，限位螺钉等），齿轮传动机构，指示装置（指针和刻度盘）组成）和外壳（包括表壳，表盖，手表玻璃等）。壳体为气密结构，壳体中填充有阻尼液（通常为硅油或甘油），该阻尼液可以抵抗工作环境的振动并减少中压的脉动。

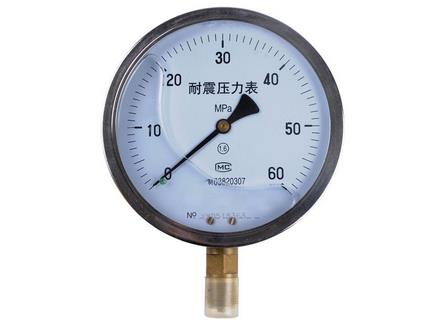

YN150耐震压力表

天康不锈钢耐震压力表用法

耐震型天康压力表适用于剧烈振动的环境，可以承受介质的脉动，冲击和突然卸载，指示器稳定清晰。它广泛用于机械，石油，化工，冶金，采矿，电力和其他部门，以测量非腐蚀性介质对铜和铜合金的压力。

天康耐震压力表YN-150特征

压力表依靠阻尼油的内部填充和辅助缓冲装置等措施具有良好的耐震性能。它适用于被测介质的压力具有强烈的脉冲变化或压力冲击，并且在生产过程中经常突然卸载的场合，以及环境振动较大的场合。该仪表可以测量气体和液体脉动压力的平均值，并克服了介质的强脉冲和环境振动所造成的损害，从而确保了读数的准确性。

YN150耐震压力表

不锈钢耐震压力表使用注意事项

工作环境温度为-40〜70℃，相对湿度不超过80％。如果它偏离正常工作温度20±5℃，则必须将其包括在附加温度误差中。
必须垂直安装，并力争与测量点保持同一水平。如果差异太大，则包括由液柱引起的附加误差，因此在测量气体时无需考虑。在安装过程中，请堵塞表壳后部的防爆口，以免影响防爆性能。
正常使用中的仪器的测量范围：在静压力下，它不应超过测量上限的3/4，并且在波动下，它不应超过测量上限的2/3。在上述两种压力情况下，大型压力表的最小测量值不应低于下限的1/3，并且在测量真空度时使用真空部分。
如果指示器指针发生故障，内部零件松动或发生故障等，则应由制造商进行大修或修理。
应避免振动和碰撞，以免造成损坏。
订购时请注明：仪器的型号和名称；仪器的测量范围；仪器的准确度等级与正常包装要求等不符。
根据用户要求进行特殊设计。
